• 产品采用型钢焊接或冲压一次成型，外表面采用防腐处理。
• 根据设计要求的不同，可用于 1 根、2 根、3 根平行电缆的固定。
• 具有滑动结构的电缆固定支架受专利保护（专利号：ZL 201110387515.8 专利种类：发明专利），用于电缆的滑动伸缩，减少电缆敷设固定的工作量。

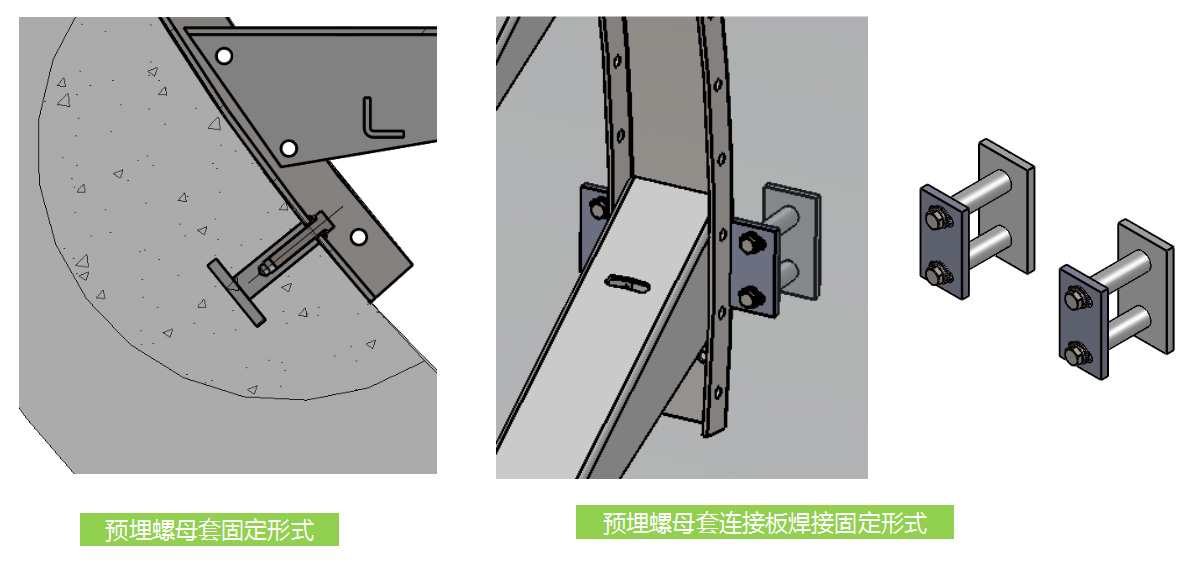

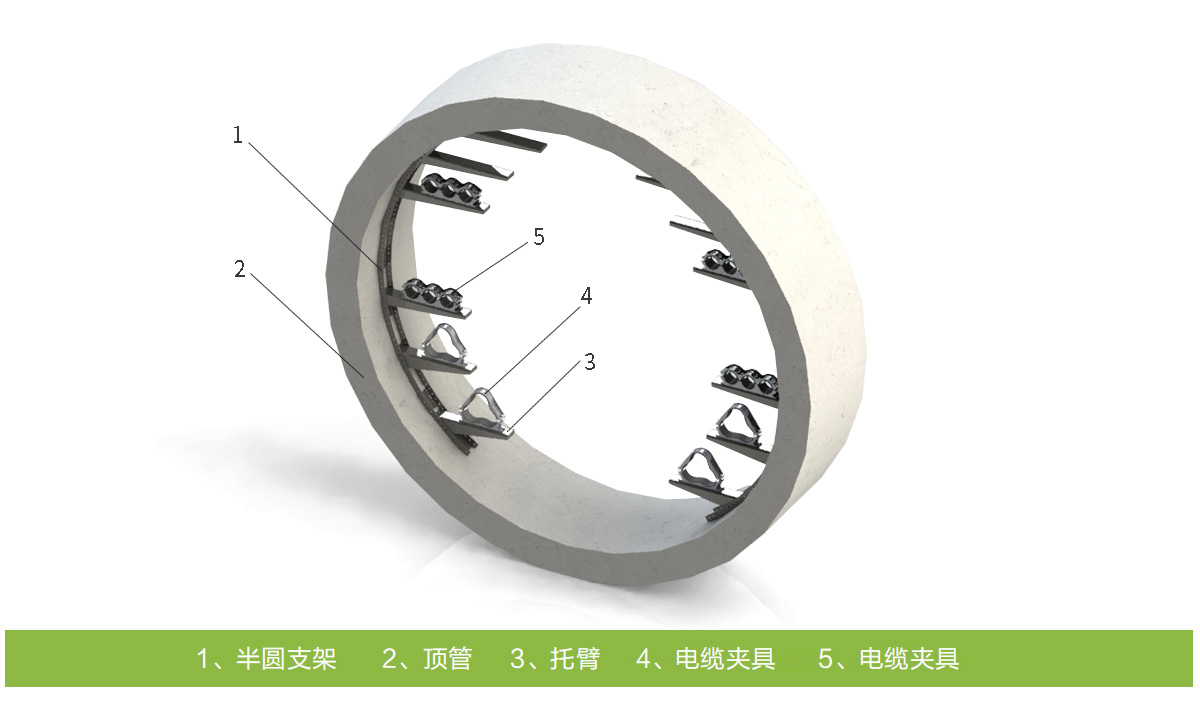

图示顶管、盾构支架可通过预埋铁、预埋螺母套、预埋螺杆、膨胀螺栓及化学锚栓方式固定；半圆支架与电缆托臂为螺栓连接，便于拆换、增加。

说明：

用途：此类型支架用于顶管隧道电缆支撑，以“F”为型号代码，根据工程要求设计电缆横担的数量及尺寸。

材料选用与工艺要求：

1. 立柱采用6mm厚钢板通过折弯形成槽钢形式的结构，立柱侧面开孔用于横担的安装，开孔尺寸为∅14，孔间距设置为100mm，根据现场要求可进行适当调整；
2. 横担用6mm厚钢板通过折弯形成槽钢形式的结构，端部开孔，孔间距为100mm。横担的长度及表面的开孔尺寸根据工程实际需求配做。
