• 产品采用型钢焊接或冲压一次成型，外表面采用防腐处理。
• 根据设计要求的不同，可用于1根、2根、3根平行电缆的固定。
• 具有滑动结构的电缆固定支架受专利保护，用于电缆的滑动伸缩，减少电缆敷设固定的工作量。

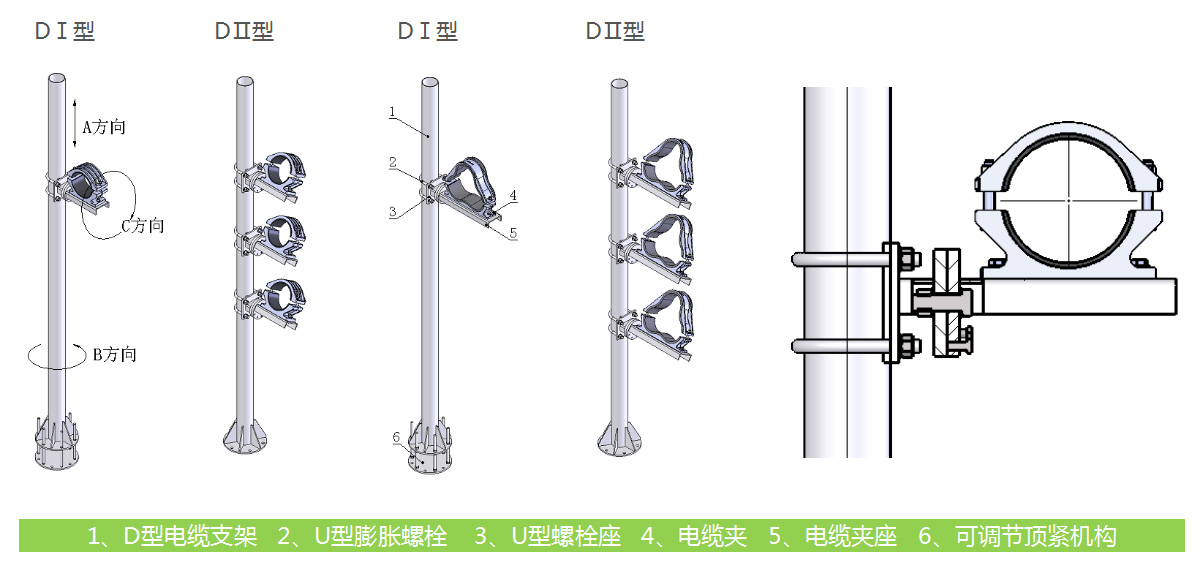

D型电缆支架通过U型螺栓使电缆夹座与立柱固定，可便于调节电缆高度以及电缆安装的角度，可灵活用于多种特殊场合的电缆敷设；电缆夹可以沿A方向上下调节，电缆夹可以沿B方向360°旋转，电缆夹可以沿C方向360°旋转。 D型电缆支架可以固定单根、多根、单回、多回电缆。

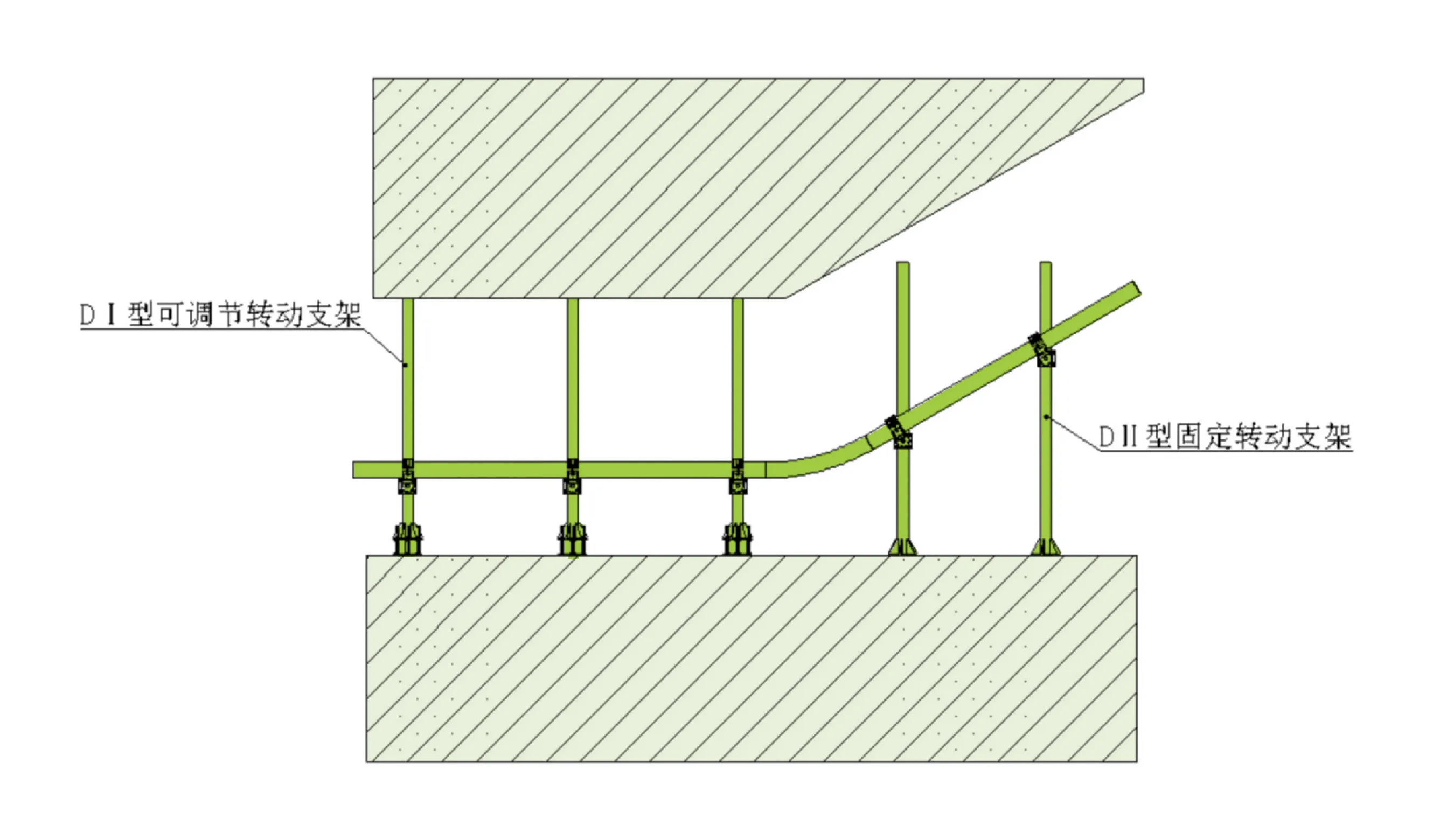

DⅠ型支架由可调节顶紧机构顶紧隧道顶部，可增加其受力及稳定性； DⅡ型支架膨胀螺栓或化学锚栓与地面相固定； DⅡ型支架高度不宜超过3m，如需超过3m需增加支架间相对固定，可增加其受力及稳定性。

说明：

用途：此类型支架用于电缆的平（地）面固定，以“D”为型号代码，固定两根电缆为D2，固定三根电缆为D3，以此类推。

材料选用与工艺要求：

1. 电缆夹座用8mm钢板(Q235)制作，用U型螺栓与圆柱固定，宽度为120mm，长度和缆夹安装孔距根据选用电缆夹确定，安装孔径为∅14；
2. 主立柱用∅108圆柱制作，标准高度4800mm，有特殊要求按工程要求确定，回流线孔中心到底板的距离为2800mm，回流线孔径为∅11，接地线孔到底板的距离为60mm，接地线孔距为38mm，接地线孔径为∅7；
3. 底板用300*300的12mmQ235钢板制作，孔距为250*250mm，用4只M12*80膨胀螺栓或与预埋铁焊接安装固定。
