• 产品采用型钢焊接或冲压一次成型，外表面采用防腐处理。
• 根据设计要求的不同，可用于1根、2根、3根平行电缆的固定。
• 具有滑动结构的电缆固定支架受专利保护，用于电缆的滑动伸缩，减少电缆敷设固定的工作量。

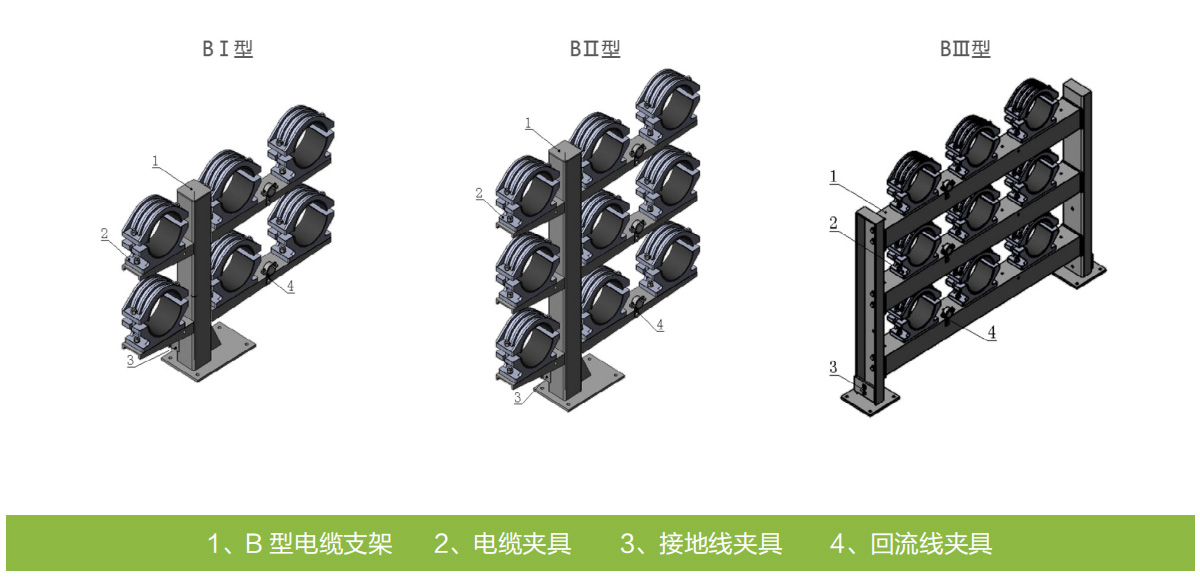

B型电缆支架是采用型钢与板材冲压件焊接制成，用于多回电缆的地面支撑固定。支架高度根据合同要求按现场需要而定，高度最高不宜超过1.5m；支架安装底板通过膨胀螺栓或化学锚栓与地面相固定。

说明：

用途：此类型支架用于电缆的平（地）面固定，以“B”为型号代码，固定两根电缆为B2，固定三根电缆为B3，以此类推。

材料选用与工艺要求：

1. 托臂用4mm钢板(Q235)制作，宽度为120mm，端部高为25mm，根部高为95mm，长度和缆夹安装孔距根据选用电缆夹和相间距确定，安装孔径为∅14，回流线孔到安装孔的距离为60mm，回流线孔径为∅11；
2. 主立柱用5mm方管制作，标准高度1300mm，有特殊要求按工程要求确定，接地线孔中心到底板的距离为60mm，接地线孔距为38mm，接地线孔径为∅7；
3. 底板用160*160的12mmQ235钢板制作，孔距为120*120mm，用4只M12*80膨胀螺栓或与预埋铁焊接安装固定。
