• 产品采用型钢焊接或冲压一次成型，外表面采用防腐处理。
• 根据设计要求的不同，可用于1根、2根、3根平行电缆的固定。
• 具有滑动结构的电缆固定支架受专利保护，用于电缆的滑动伸缩，减少电缆敷设固定的工作量。

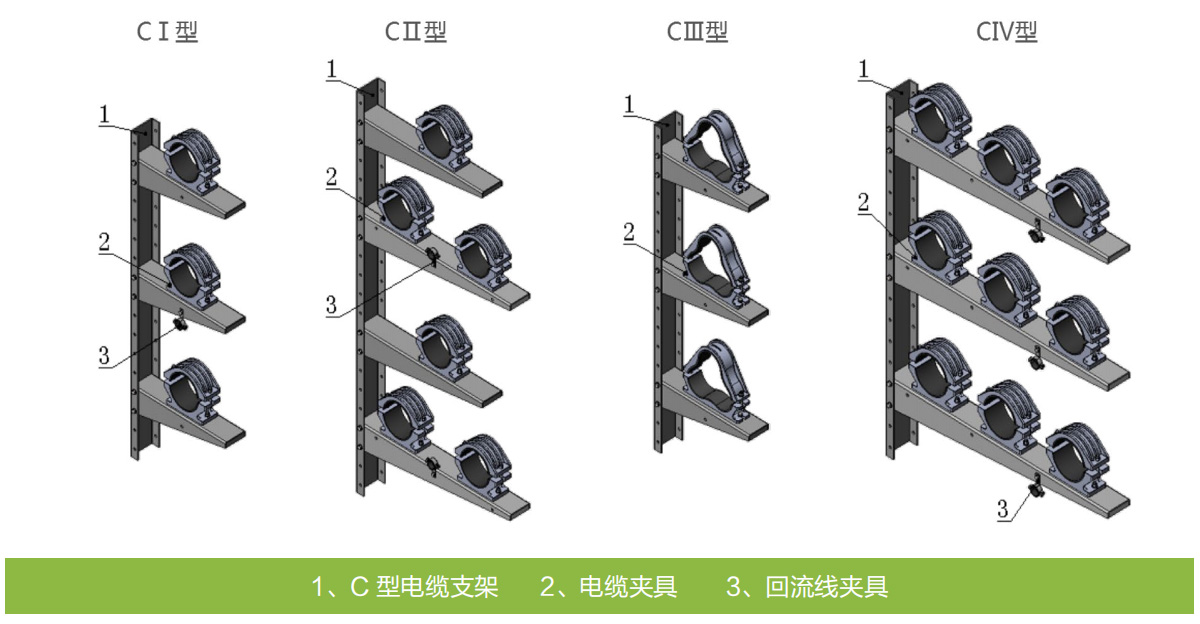

C型支架采用板材冲压制成，主要用于单回及、回电缆的固定。支架托臂通过螺栓与立柱相固定，方便现场的安装与拆卸，支架间距可以调节。

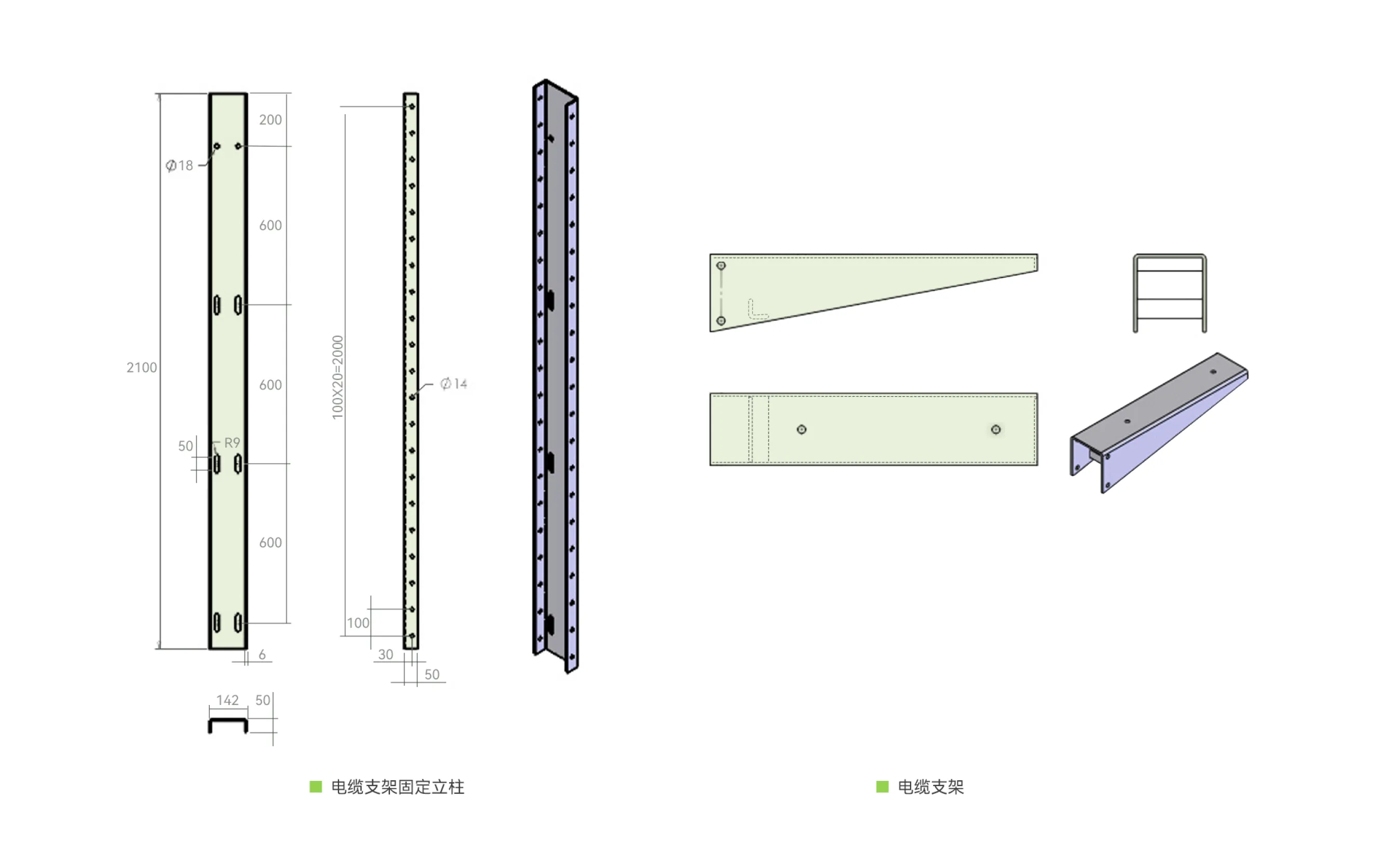

电缆支架立柱采用板材液压成型，U型槽钢形式，侧面开间距100mm排孔，便于电缆支架层间距上下调节。电缆支架同样采用板材成型，U型槽钢形式，侧边为三角斜撑等强度结构设计形式，增大其受力。

说明：

用途：此类型支架用于电缆的平（地）面固定，以“C”为型号代码，固定两根电缆为C2，固定三根电缆为C3，以此类推。

材料选用与工艺要求：

1. 托臂用4mmQ235钢板制作，宽度为120mm，端部高为25mm，根部高为95mm，长度和缆夹安装孔距根据选用电缆夹和相间距确定，安装孔径为∅14，回流线孔到安装孔的距离为60mm，回流线孔径为∅11；
2. 主立柱用5mm方管制作，标准高度1300mm，有特殊要求按工程要求确定，接地线孔中心到底板的距离为60mm，接地线孔距为38mm，接地线孔径为∅7；
3. 底板用160*160的12mmQ235钢板制作，孔距为120*120mm，用4只M12*80膨胀螺栓或与预埋铁焊接安装固定。
